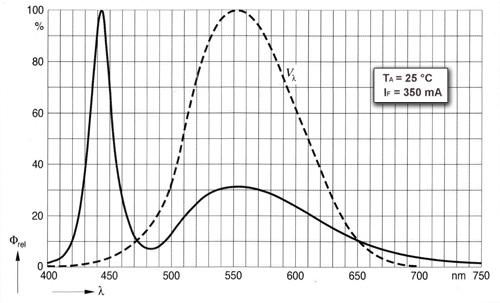

Il grafico rappresenta il flusso luminoso della luce emessa dal LED (linea continua), mentre la linea tratteggiata rappresenta il campo visivo dell'occhio umano.

Sull'asse orizzontale sono rappresentate le diverse lunghezze d'onda espresse in nanometri, mentre sull'asse verticale è rappresentato il flusso luminoso che da un'idea dell'intensità della luce emessa da diodo led.
Come si nota da grafico il picco massimo del flusso luminoso del led si aggira intorno ai 435 nanometri, corrispondenti alla luce blu, il secondo picco di minore intensità si verifica intorno ai 550 nanometri (luce verde).

Il campo visivo umano invece è incentrato intorno ai 550 nanometri, corrispondenti al colore verde, per poi decrescere verso il colore rosso (700 nanometri) questo indica che e meno sensibile alle frequenze del blu.
