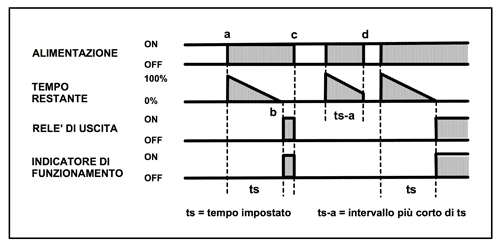

I segnali di eccitazione e riassetto del temporizzatore dell'esempio dipendono dallo stato dell'alimentazione, pertanto non è necessario separarli in due grafici diversi.

Al punto "a" l'alimentazione passa allo stato ON ed il temporizzatore si avvia.

Il punto "b" evidenzia la commutazione ad ON del relè d'uscita, quando viene raggiunto il tempo impostato.
Il segnale dell'indicatore di funzionamento segue lo stato del segnale di uscita.

Al punto "c" l'alimentazione passa allo stato OFF.
Questa condizione riassetta il temporizzatore e forza ad OFF l'uscita.

Il punto "d" mostra I'alimentazione che si setta ad OFF facendo riassettare il temporizzatore prima che il segnale di uscita venga generato.
