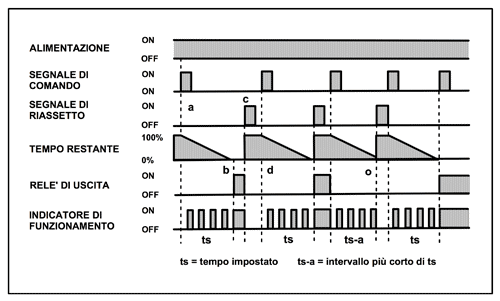

L'esempio si riferisce ad un temporizzatore che richiede dei segnali esterni per iniziare a funzionare e per riassettarsi.

Al punto "a" il temporizzatore riceve segnale di comando ed avvia la temporizzazione.

Al punto "b" il valore impostato e stato raggiunto e il relè di uscita, genera un segnale di uscita.
Durante la temporizzazione l'indicatore di funzionamento lampeggia, ad operazione completata mostra che l'uscita e stata generata.

L'indicatore di funzionamento dei temporizzatori che non lampeggiano durante la temporizzazione, mostrano soltanto quando è stato generato un segnale di uscita.
Per questo motivo, non è necessario includere il segnale nel grafico di temporizzazione molti temporizzatori hanno I'indicatore di funzionamento collegato direttamente in parallelo con il segnale di uscita, altri invece non hanno nemmeno un indicatore di funzionamento.

Al punto "c" viene inviato un segnale di riassetto che riporta il dispositivo al suo stato iniziale, cioè con il temporizzatore azzerato e nessuna uscita attiva.

Il punto "d" mostra il caso in cui viene inviato un nuovo segnale di comando, la temporizzazione ricomincia.

Il punto "o" evidenzia l'effetto di un segnale di riassetto prima che il valore impostato sia trascorso.
In questi casi non viene generato alcun segnale d'uscita.
