  Elettronica - Relè pilotato con un segnale TTL

scarica lo schema elettrico completo di elenco componenti





Un ciircuito che collegato sull'uscita di qualsiasi intergato TTL, consente di eccitare la bobina del relè, quando si presenta all'ingresso una condizione logica 1 e si disattiva quando viene rilevata una condizione logica 0.

Guarda anche il tutorial sui relè clicca qui ...

Caratteristiche tecniche:

- Alimentazione 5V DC
- Assorbimento 40 mA
- Segnale ingresso TTL 0-1

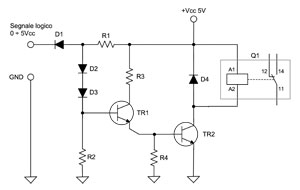

Anteprima schema elettrico
