  Messa a terra - Collegamento ai ferri del cemento armato

scarica questa scheda in formato PDF




COLLEGAMENTO AI FERRI DEL CEMENTO ARMATO



Collegamento dell'impianto di terra ai ferri del cemento armato

Per collegare l'impianto di terra direttamente ai ferri del cemento armato, si deve utilizzare una fascetta metallica ed il conduttore di terra che arriva fino al collettore, deve essere costituito da corda di rame nuda, con diametro maggiore o uguale a 35 mm (costituito da filo elementare da 1,8 mm) dotato di apposito capocorda.

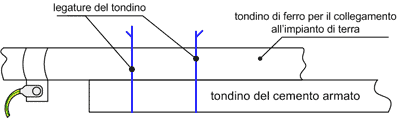

Legatura a regola d'arte dei tondini del cemento armato
Alcune volte può essere necessario "prolungare" il tondino esistente, la norma prevede che per farlo sia sufficiente effettuare una legatura a regola d'arte (riquadro a sinistra).
La prolunga può essere utile per uscire dal muro o dal plinto di cemento armato, con una porzione di tondino per creare una predisposizione da utilizzare per collegare il conduttore di terra generale dell'impianto.

Per realizzare la legatura a regola d'arte, è sufficiente il filo metallico utilizzato per bloccare i ferri del cemento armato, inoltre, i tondini devono sovrapporsi per almeno 30 cm (vedi immagine in alto).
