  Elettronica - Relè pilotato da un fotoaccoppiatore

scarica lo schema elettrico completo di elenco componenti





Questo circuito, risolve qualsiasi tipo di problrema, è possibile separare completamente le alimentazioni, l'isolamento tra i circuiti è totale, ed in caso di guasto sul relè non provovcherà nessun tipo di danno verso il circuito pilota.
Questa soluzione, è fortemente consigliata per tutti i tipi di applicazione.
La tensione del segnale d'ingresso, è da calcolare in base all'accensione del LED, si consiglia di prendere visione dei circuiti per accendere i LED, presenti in questa sezione, è possibile aggiungere il circuito già dimensionato ed utilizzarlo per accendere il LED del fotoaccoppiatore.
Nella scheda tecnica è presente la piedinatura del fotoaccoppiatore.

Guarda anche il tutorial sui relè clicca qui ...

Caratteristiche tecniche:

- Alimentazione 12V DC
- Assorbimento 40 mA

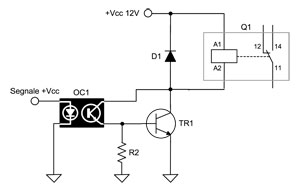

Anteprima schema elettrico
