  Elettronica - Dimmer per lampade o motori

scarica lo schema elettrico completo di elenco componenti





Lo schema si riferisce ad un dimmer per potenze fino a 1500W.
L'uscita a triac consente il pilotaggio di lampade o motori (carichi induttivi e resistivi) e dispone di due differenti regolazioni.
La prima è la regolazione della potenza d'uscita che consente di aumentare la luminosità di una lampada o la velocità di un motore partendo dal minimo impostato tramite il trimmer R3 (soglia minima).

Caratteristiche tecniche:

- Alimentazione 230V AC
- Potenziometro della regolazione della potenza da 0 a 1500W max.
- Trimmer per l'impostazione della soglia minima
- Potenza massima 1500W
- Solo per carchi monofase

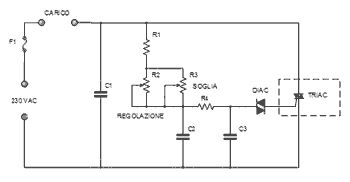

Anteprima schema elettrico
